费思FTG系列组合式超大功率可编程直流电源

  • 产品型号:
  • 产品价格:
  • 录入时间:
  • 浏览次数:0
  • 在线客服:QQ交谈
  • 电话咨询:13809631553
  • 点击咨询 点击收藏 点击购买

资料下载产品介绍/参数

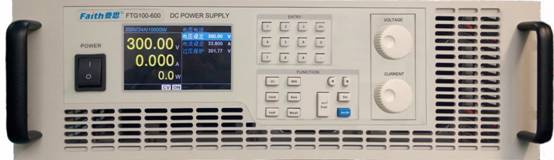

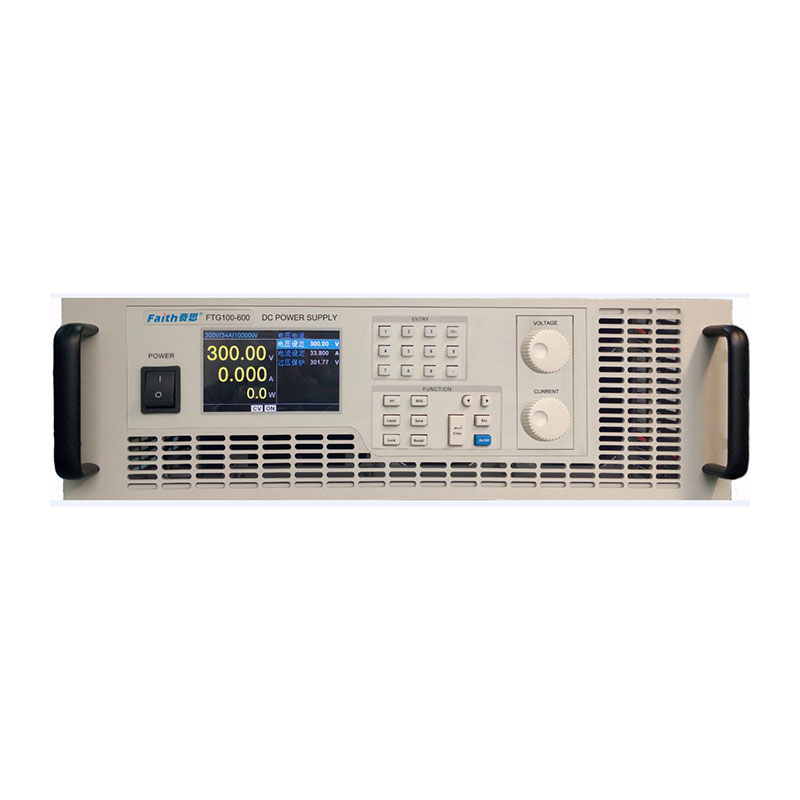

FTG组合式超大功率可编程直流电源(15KW):

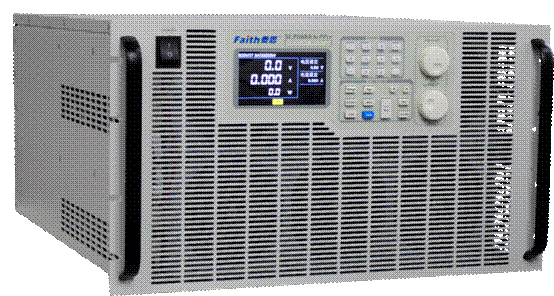

FTG组合式超大功率可编程直流电源(30KW):

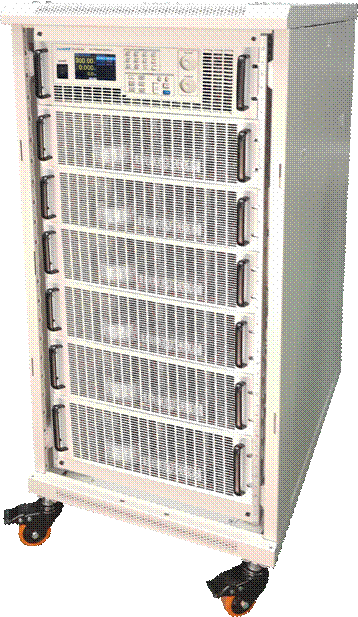

FTG组合式超大功率可编程直流电源(105KW):






功能特点:

功率范围:5~500KW

l        电压范围:20V30V50V60V100V160V300V

400V500V600V800V1000V1200V1500V

l        高精度的电压电流控制与测量;

l        过电压/过电流/过功率/过温度全方位智能保护功能;

l        方便、实用的序列功能,可实现各种电压电流波形输出;

l        恒压、恒流、恒功率输出功能;

l        模拟量编程功能支持0-5V,0-10V,4mA~20mA编程输入,

l        可控制电压、电流和功率;

l        具备电压远端补偿及保护功能;

l        支持电压、电流监视输出;

l        采用智能风扇控制,降低噪音,提高风扇寿命;

l        丰富的数字I/O口;

l        TFT彩色液晶显示屏,支持简体中文、繁体中文与英文显示;

l        提供RS232LANGPIB(选)多种远程通信接口,给您

l        更多选择;

l        标准SCPI指令,方便组建智能化测试平台和进行二次开发;

l        模块堆叠组合、标准机架式设计,便于安装、维护。





    FTG直流开关电源是费思科技多年专注于电力电子领域、多年

持续投入研发的结晶。FTG电源具有高功率大电流、低纹波噪声、

快速瞬态响应、分辨率高、精度高等优点。可应用于实验室测试、

车载设备测试、太阳能逆变器测试、DC/DC转换器与逆变器测试、

引擎启动测试、电池自动充电、电子产品生命周期测试。

    FTG系列电源是当前最高水平电源的代表,具有很高的负载响

应速度与很低的纹波噪声。独具匠心的电路设计与热设计使得本款

电源有非常高的功率密度,3U高度能支持15KW

    FTG系列电源采用模块组合堆叠的体系架构,模块通过高速外

部总线连接。因此电源具有便于维护,便于扩展,可靠性高的结构

性优势。

    编辑序列文件能使电源输出复杂变化的电压电流波形,用户可

按照自身需要或参考各类测试标准编辑文件。具备数字、模拟量编

程功能使得电源应用范围更为广泛。

    配有彩色TFT液晶显示器与双旋钮的FTG电源具有友好的人机

界面,其丰富的显示内容与便捷的调用操作为用户提供了极大便

利。用户更可通过LANRS232GPIB通信接口远程操作电源。

    FTG系列电源内置开机诊断程序,可减少机器故障率。过电压、

过电流、过功率、过温度等保护功能可大幅提高设备可靠性。智能

风扇控制不仅能降低噪声,节约能源,更能提高电源的稳定性。





测量

FTG系列内置16bits高精度A/D转换器,可达电压0.1%+0.1%F.S.、电流0.1%+0.2%F.S.的测量精度。电压、电流、功率的测量值可同时显示在电源前面板的显示屏上,除此之外,FTG额外提供电压与电流监视输出功能,用户可借由监视输出端子通过示波器监控电压电流的输出波形。

输出模式

FTG电源具有恒电压输出与恒电流输出两种模式,用户可设置输出电压与输出电流。电源工作时,首先以恒电压模式输出;当负载吸收电流超过输出电流设定值,电源自动切换至恒电流模式。

FTG提供有输出模式指示IO,用户可通过此数字端口获取电源当前的输出模式。

序列功能

FTG系列电源具有序列文件功能。用户可根据实际需要编辑复杂电压电流波形,是飞机设备测试、车载设备测试和其它会产生电压中断的设备测试之理想选择。

恒功率功能

 FTG系列电源具有恒功率输出功能,该功能允许用户设置功率输出值、最高输出电压和最高输出电流。恒功率输出开启后,电源不断调整输出电压与输出电流,使得输出功率维持在设定值。用户还可调整响应速度,以适应不同速率的各类负载。











模拟编程

FTG系列具有电压编程与电流编程两个模拟输入端口,可分别控制输出电压与输出电流。模拟编程信号可选择0~5V0~10V直流电压信号。编程信号对应于0~满量程的输出电压与输出电流。

吸收控制

FTG系列电源设计了输出能量吸收电路。电源正常工作时该电路不起作用,当输出关闭时将输出电容上的电压快速吸收。一方面可消除安全隐患满足安规要求,另一方面针对电机用户可抑制制动反向电压从而保护电机电路和电源。



技术参数:

项目

参数

交流输入

三相输入,340VAC~420VAC,频率47HZ~63HZ

输出电压

0-额定值(最高额定值1000V,菜单设置,数字或编码旋钮输入)

输出电流

0-额定值(最高额定值10000A,菜单设置,数字或编码旋钮输入)

输出功率

0-额定值(最高额定值500KW菜单设置,数字或编码旋钮输入)

效率

0.87(Typical)

电压纹波p-p

0.1%F.S.

电压纹波rms

0.03%F.S.

线性调整率

电压:0.01%F.S.;电流:0.05%F.S.

负载调整率

电压:0.02%F.S.;电流:0.1%F.S.

模拟量编程

电压控制/电流控制;编程电压支持:DC0-5V/DC0-10V输入

电压测量精度

0.1%+0.1%F.S.

电流测量精度

0.1%+0.2%F.S.

电压电流监视

电压/电流监视输出电压:DC0-10V

保护

OVP/OCP/OPP/RVP/LVP/OTP

瞬态响应

典型值1mS,负载变化50%,电压恢复至设定值的0.75%所需时间

电压温漂

0.03%/

电流温漂

0.05%/

显示界面

4.3英寸TFT彩色液晶显示屏,支持简体中文、繁体中文与英文显示

操作界面

功能键、数字键与旋钮(双旋钮分别设置电压电流)

通讯接口

RS232(标配)、LAN(标配)、GPIB(选配)

存储容量

20组快速调用参数+8个序列文件

工作温度

0~40

储存温度

-20~70







规格参数:

型号

规格

型号

规格

型号

规格

FTG050-020

5KW/20V/250A

FTG250-020

25KW/20V/1250A

FTG750-050

75KW/50V/1500A

FTG050-030

5KW/30V/167A

FTG250-030

25KW/30V/833.5A

FTG750-060

75KW/60V/1250A

FTG050-050

5KW/50V/100A

FTG250-050

25KW/50V/500A

FTG750-100

75KW/100V/750A

FTG050-060

5KW/60V/83.5A

FTG250-060

25KW/60V/417A

FTG750-160

75KW/160V/469A

FTG050-100

5KW/100V/50A

FTG250-100

25KW/100V/250A

FTG750-300

75KW/300V/250A

FTG050-160

5KW/160V/31.5A

FTG250-160

25KW/160V/156.5A

FTG750-400

75KW/400V/187.5A

FTG050-300

5KW/300V/17A

FTG250-300

25KW/300V/83.5A

FTG750-500

75KW/500V/150A

FTG050-400

5KW/400V/12.5A

FTG250-400

25KW/400V/62.5A

FTG750-600

75KW/600V/125A

FTG050-500

5KW/500V/10A

FTG250-500

25KW/500V/50A

FTG750-800

75KW/800V/94A

FTG050-600

5KW/600V/8.5A

FTG250-600

25KW/600V/42A

FTG750-1000

75KW/1000V/75A

FTG050-800

5KW/800V/6.5A

FTG250-800

25KW/800V/31.5A

FTG750-1200

75KW/1200V/62.5A

FTG050-1000

5KW/1000V/5A

FTG250-1000

25KW/1000V/25A

FTG750-1500

75KW/1500V/50A

FTG050-1200

5KW/1200V/4.5A

FTG250-1200

25KW/1200V/21A

FTG900-050

90KW/50V/1800A

FTG050-1500

5KW/1500V/3.5A

FTG250-1500

25KW/1500V/17A

FTG900-060

90KW/60V/1500A

FTG100-020

10KW/20V/500A

FTG300-020

30KW/20V/1500A

FTG900-100

90KW/100V/900A

FTG100-030

10KW/30V/333.5A

FTG300-030

30KW/30V/1000A

FTG900-160

90KW/160V/562.5A

FTG100-050

10KW/50V/200A

FTG300-050

30KW/50V/600A

FTG900-300

90KW/300V/300A

FTG100-060

10KW/60V/167A

FTG300-060

30KW/60V/500A

FTG900-400

90KW/400V/225A

FTG100-100

10KW/100V/100A

FTG300-100

30KW/100V/300A

FTG900-500

90KW/500V/180A

FTG100-160

10KW/160V/62.5A

FTG300-160

30KW/160V/187.5A

FTG900-600

90KW/600V/150A

FTG100-300

10KW/300V/33.5A

FTG300-300

30KW/300V/100A

FTG900-800

90KW/800V/112.5A

FTG100-400

10KW/400V/25A

FTG300-400

30KW/400V/75A

FTG900-1000

90KW/1000V/90A

FTG100-500

10KW/500V/20A

FTG300-500

30KW/500V/60A

FTG900-1200

90KW/1200V/75A

FTG100-600

10KW/600V/17A

FTG300-600

30KW/600V/50A

FTG900-1500

90KW/1500V/60A

FTG100-800

10KW/800V/12.5A

FTG300-800

30KW/800V/37.5A

FTG1050-050

105KW/50V/2100A

FTG100-1000

10KW/1000V/10A

FTG300-1000

30KW/1000V/30A

FTG1050-060

105KW/60V/1750A

FTG100-1200

10KW/1200V/8.5A

FTG300-1200

30KW/1200V/25A

FTG1050-100

105KW/100V/1050A

FTG100-1500

10KW/1500V/7A

FTG300-1500

30KW/1500V/20A

FTG1050-160

105KW/160V/656.5A

FTG150-020

15KW/20V/750A

FTG450-020

45KW/20V/2250A

FTG1050-300

105KW/300V/350A

FTG150-030

15KW/30V/500A

FTG450-030

45KW/30V/1500A

FTG1050-400

105KW/400V/262.5A

FTG150-050

15KW/50V/300A

FTG450-050

45KW/50V/900A

FTG1050-500

105KW/500V/210A

FTG150-060

15KW/60V/250A

FTG450-060

45KW/60V/750A

FTG1050-600

105KW/600V/175A

FTG150-100

15KW/100V/150A

FTG450-100

45KW/100V/450A

FTG1050-800

105KW/800V/131.5A

FTG150-160

15KW/160V/94A

FTG450-160

45KW/160V/281.5A

FTG1050-1000

105KW/1000V/105A

FTG150-300

15KW/300V/50A

FTG450-300

45KW/300V/150A

FTG1050-1200

105KW/1200V/87.5A

FTG150-400

15KW/400V/37.5A

FTG450-400

45KW/400V/112.5A

FTG1050-1500

105KW/1500V/70A

FTG150-500

15KW/500V/30A

FTG450-500

45KW/500V/90A

FTG1200-050

120KW/50V/2400A

FTG150-600

15KW/600V/25A

FTG450-600

45KW/600V/75A

FTG1200-060

120KW/60V/2000A

FTG150-800

15KW/800V/19A

FTG450-800

45KW/800V/56.5A

FTG1200-100

120KW/100V/1200A

FTG150-1000

15KW/1000V/15A

FTG450-1000

45KW/1000V/45A

FTG1200-160

120KW/160V/750A

FTG150-1200

15KW/1200V/12.5A

FTG450-1200

45KW/1200V/37.5A

FTG1200-300

120KW/300V/400A

FTG150-1500

15KW/1500V/10A

FTG450-1500

45KW/1500V/30A

FTG1200-400

120KW/400V/300A

FTG200-020

20KW/20V/1000A

FTG600-020

60KW/20V/3000A

FTG1200-500

120KW/500V/240A

FTG200-030

20KW/30V/667A

FTG600-030

60KW/30V/2000A

FTG1200-600

120KW/600V/200A

FTG200-050

20KW/50V/400A

FTG600-050

60KW/50V/1200A

FTG1200-800

120KW/800V/150A

FTG200-060

20KW/60V/333.5A

FTG600-060

60KW/60V/1000A

FTG1200-1000

120KW/1000V/120A

FTG200-100

20KW/100V/200A

FTG600-100

60KW/100V/600A

FTG1200-1200

120KW/1200V/100A

FTG200-160

20KW/160V/125A

FTG600-160

60KW/160V/375A

FTG1200-1500

120KW/1500V/80A

FTG200-300

20KW/300V/67A

FTG600-300

60KW/300V/200A



FTG200-400

20KW/400V/50A

FTG600-400

60KW/400V/150A



FTG200-500

20KW/500V/40A

FTG600-500

60KW/500V/120A



FTG200-600

20KW/600V/33.5A

FTG600-600

60KW/600V/100A



FTG200-800

20KW/800V/25A

FTG600-800

60KW/800V/75A



FTG200-1000

20KW/1000V/20A

FTG600-1000

60KW/1000V/60A



FTG200-1200

20KW/1200V/17A

FTG600-1200

60KW/1200V/50A



FTG200-1500

20KW/1500V/13.5A

FTG600-1500

60KW/1500V/40A
